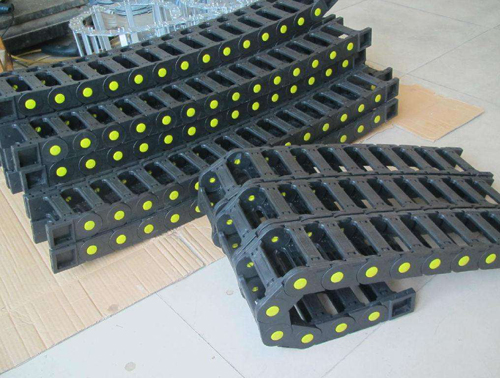

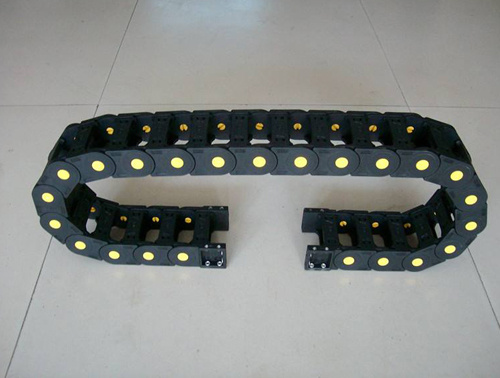

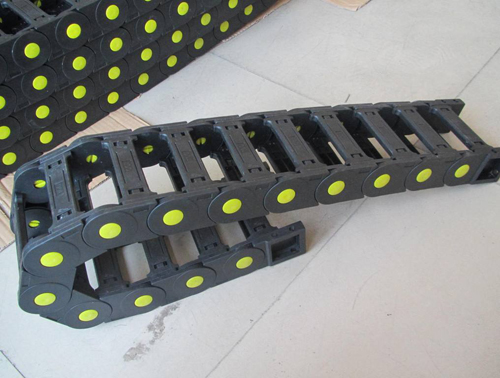

桥式塑料拖链

桥式塑料拖链外形似坦克链，由众多单元链节组成，链节之间转动自如。相同系列的拖链内高、外高、节距相同，拖链内高、弯曲半径R可有不同的选择。单元链节由左右链板和上下盖板组成，拖链每节都能打开，装拆方便，不必穿线，洪泽拖链，打开盖板后即可把电缆、油管、气管等放入拖链内。

桥式塑料拖链安装步骤：

使用适当的平头螺丝刀，垂直插入盖板两端的开启孔，打开盖板，将电缆、油管等按照我们提供的放置原则放入拖链，然后盖上盖板，此外，电线的固定端和活动端均应去张力装置加以固定。

在长距离滑动使用时，建议使用导向槽。导向槽的使用和安装请咨询公司人员。

选用原则：

一、内高：选择内置电缆、油管、气管、水管等中粗的一根作为参考高度，加上至少10%的高度空间作为拖链内高Hi.如果重叠按重叠后实际高度作为参考高度。

二、内宽：选择较粗的一些电缆、油管、气管、水管等，其外径之和作为拖链内宽的参考，并留有至少10%的宽度空间。

三、弯曲半径：选择内置电缆、油管、气管、水管等中大的弯曲半径作为参考值，并留有10%以上的空间，拖链内置电缆、油管、水管、气管的放置原则。

四、应该留有15%的剩余空间，让内置电缆、油管等可以自由活动，在半径方向上对拖链不产生拉力。

五、直径差别大的导线应该分开铺设，重量平均分布，时可用分隔片分开。

六、在高速或高频率运行时，要尽量使导线在水平上相互分开，不要使之相互叠置，在电缆、气管、油管等较多的时候建议使用分隔片。
